Дилатационные устройства АКВАСТОП тип ДВА — 50/050

Дилатационное устройство АКВАСТОП ДВА-50/050 — это закладной деформационный шов длиной 3 метра, предназначенный для обустройства швов. Данное устройство подходит как для внутренних помещений, так и для открытых площадок. Предназначены для компенсации деформаций в горизонтальных и вертикальных конструкциях (полы, стены, потолки). Снижают нагрузки, вызванные усадкой, температурными перепадами. Он выдерживает давление до 22 МПа и обеспечивает безударный проезд техники.

Перемещения, мм

Сжатие: 15
Растяжение: 15
Сдвиг: 40

9470,00

Цена за п.м.

loader-icon

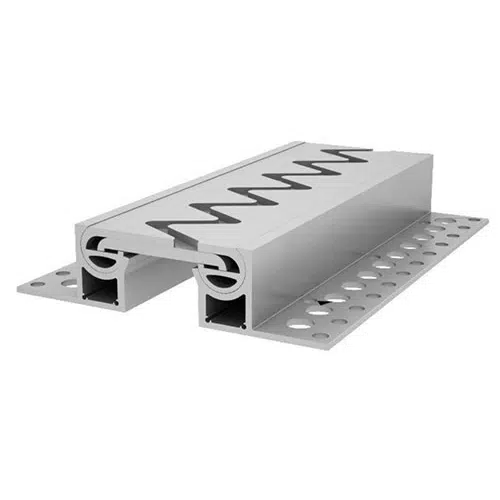

Деформационный профиль ДВА-50/050 —  предназначен для обустройства деформационных швов на поверхностях, подверженных высоким нагрузкам. С его помощью можно обустраивать швы в местах, где давление достигает 22 МПа, что делает профиль идеальным для применения на военных полигонах, в складских помещениях с интенсивным использованием погрузчиков на стальных колесах и других зонах с экстремальными нагрузками.

Особенности:

  • Выдерживает давление до 22 МПа.
  • Гарантирует безударный проезд колесной техники, что особенно важно для защиты техники и поверхности.

Применение:

  • Области использования: Военные полигоны, складские помещения с тяжелыми транспортными средствами, другие объекты с высокими нагрузками на пол.

Монтаж:

  • Способ монтажа: Профиль устанавливается закладным способом под финишное покрытие, толщина которого составляет 50 мм.
  • Установка: Для монтажа требуется следовать стандартной закладной технологии, чтобы обеспечить оптимальное сочетание с конструкцией покрытия.

Детали

Материал компенсатора

Алюминий

Страна производства

Россия

Тип профиля

Прямой

Тип монтажа

Закладной

Нагрузка - МПа

22,0

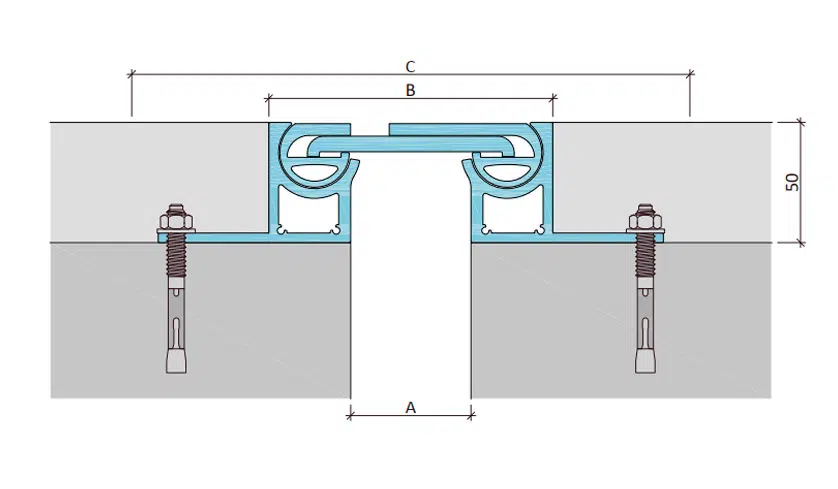

А (ширина шва), мм

50

В (ширина вставки), мм

118

С (ширина профиля), мм

232

Высота профиля, мм

50

Длина

3000 мм

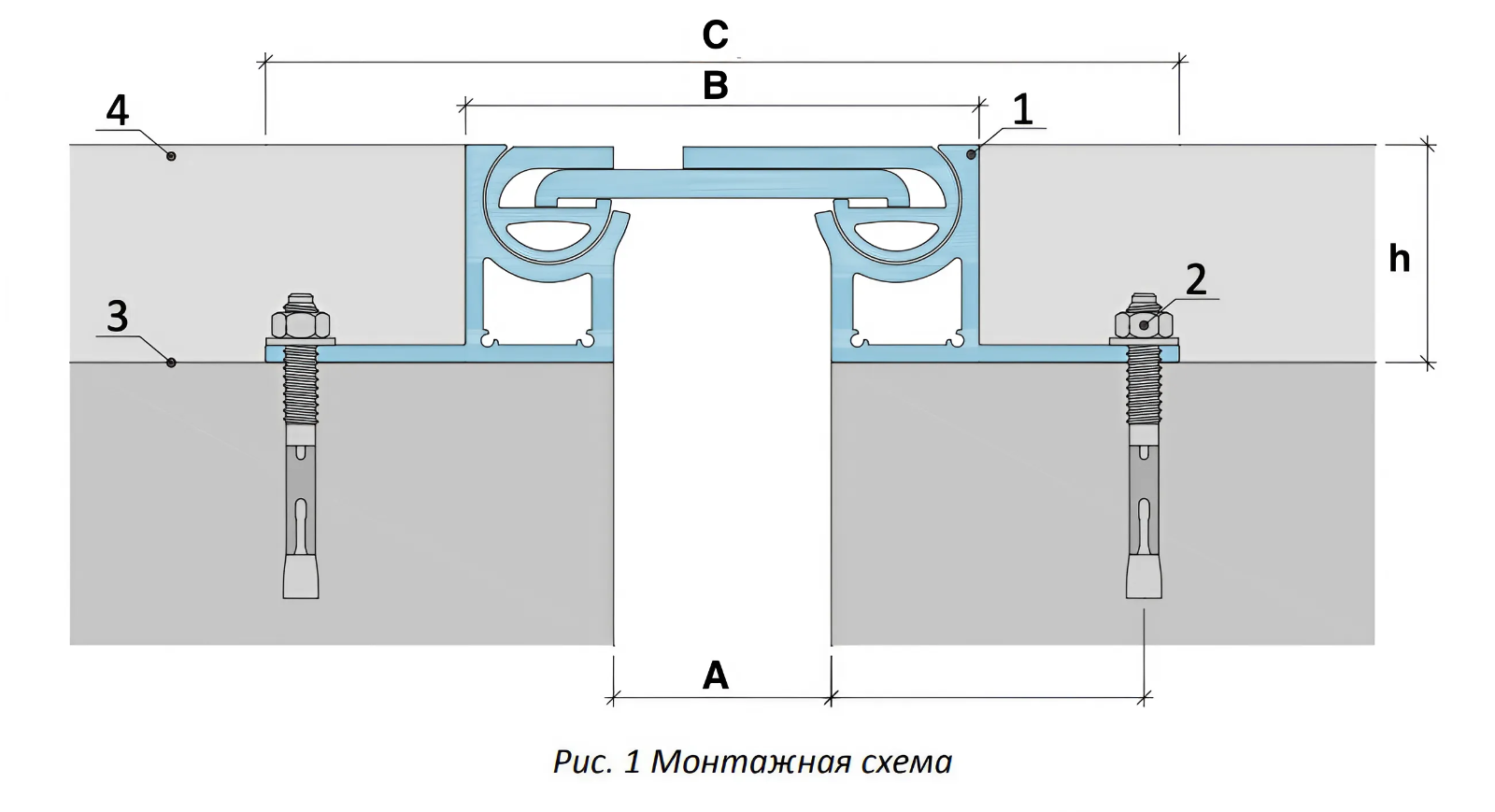

Рекомендации по монтажу дилатационных устройств АКВАСТОП® тип ДВА

  1. Очистить место производства работ от грязи и мусора.
  2. Если поверхность бетона (далее монтажная площадь) (поз. 3) загрязнена битумом, цементным молоком, жирами или маслами, то её следует очистить тем или иным способом.
  3. По поверхности монтажной площади, вдоль деформационного шва, не должно быть уступов. Допускаются неровности плавного очертания с радиусами более 30 м. Число таких неровностей не регламентируется.
  4. При наличии на поверхности монтажной площади, вдоль деформационного шва, пор и каверн, обнажения крупного заполнителя и выступающей арматуры, видимого расслоения бетонной смеси или трещин в бетоне – следует произвести ремонт.
  5. Проверку пригодности монтажной площади следует производить мерной рейкой длиной 2000 мм. Максимально допустимый зазор в продольном направлении между поверхностью бетона и рейкой на должен превышать 2 мм, а в поперечном направлении не более 1 мм.
  6. После инструментальной проверки положения секций дилатационного устройства АКВАСТОП тип ДВА (поз. 1) через монтажные отверстия под клиновой анкер  (поз. 2) наметить места для бурения с шагом 210 мм, отступив от торца 30 мм. Минимальная глубина бурения 60 мм, диаметр бура 8 мм. Особое внимание следует уделять подбору параметров и качеству заточки буров.
  7. Освободить отверстия от шлама, проверить их глубину, забить анкера и с помощью гайковёрта довернуть гайки до касания с фиксируемой секцией дилатационного устройства, оставляя их в несколько ослабленном состоянии. Окончательную затяжку гаек следует производить после монтажа последующей секции. Секции стыкуются со смещением шва направляющих относительно компенсатора на 150 мм. Максимальный момент затяжки на инструменте 15 Нм.
  8. Произвести работы по устройству пирога пола (поз. 4).

⚠️ Важно!

  • Проверяйте качество заточки буров
  • При сложных дефектах поверхности — обратитесь в ООО ТД «ГИДРОМИКС»



Файлы для загрузки дилатационных устройств АКВАСТОП® тип ДВА

PDFСкачать каталог продукции Аквастоп Часть 2 Диллатационные устройства
PDFСкачать описание устройств тип ДВА АКВАСТОП
