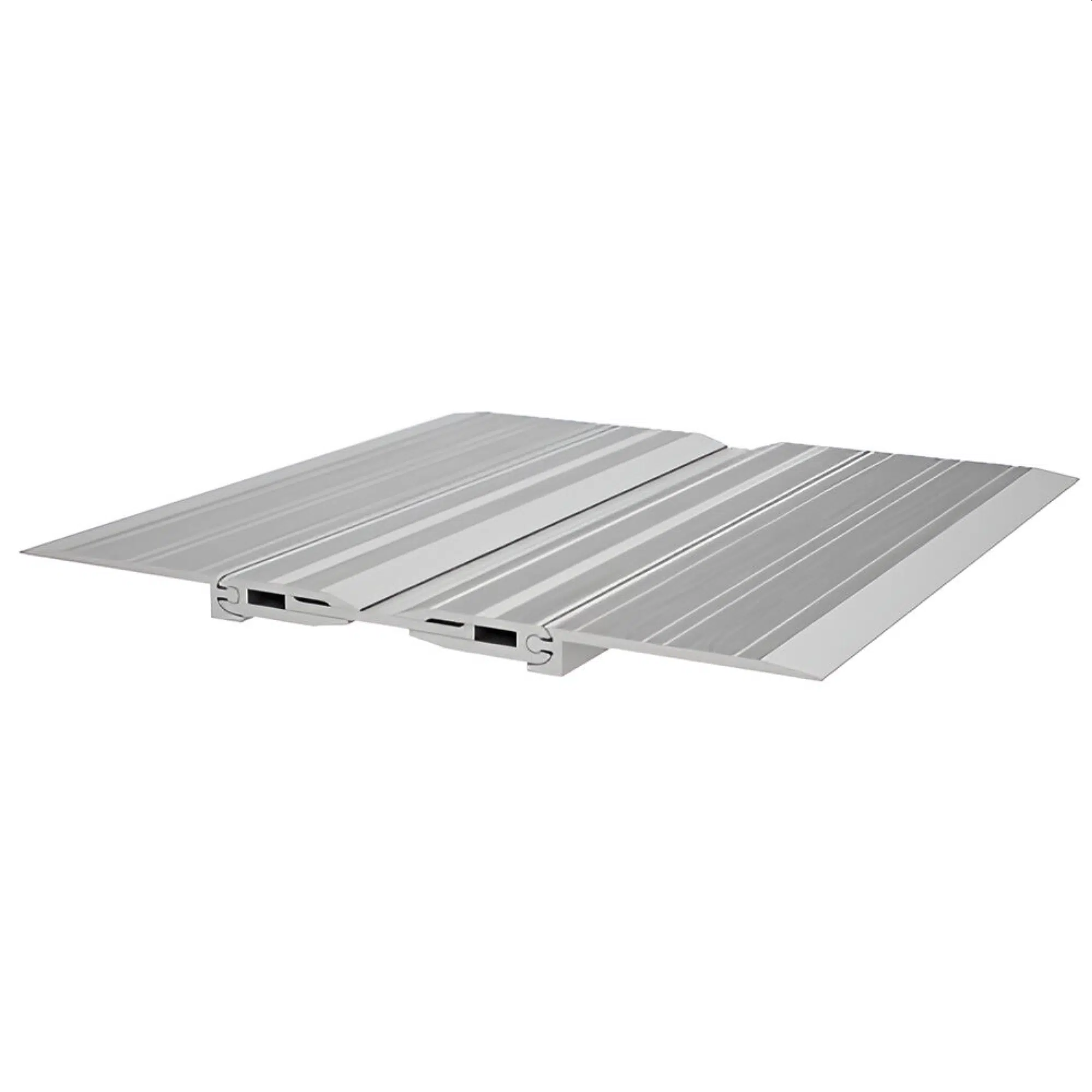

Дилатационные устройства АКВАСТОП тип ДША — 0/175

dsha-0_135

Дилатационное устройство АКВАСТОП ДША — 0/175 — это накладной деформационный шов длиной 3 метра, предназначенный для обустройства швов. Данное устройство подходит как для внутренних помещений, так и для открытых площадок. Предназначены для компенсации деформаций в горизонтальных и вертикальных конструкциях (полы, стены, потолки). Снижают нагрузки, вызванные усадкой, температурными перепадами. Выдерживает нагрузку легкового транспорта.

Перемещения, мм

Сжатие: 30
Растяжение: 24
Сдвиг: 22

6036,00 ₽

Цена за п.м.

loader-icon

Дилатационные устройства АКВАСТОП тип ДША — 0/175 — предназначен для защиты  швов в горизонтальных и вертикальных конструкциях (полы, стены, потолки) в зонах повышенной пешеходной нагрузки: торговые центры, склады, офисные помещения. Допускается движение легкового транспорта низкой интенсивности. Накладной монтаж обеспечивает простую интеграцию в финишные покрытия. Ширина шва — 175 мм. Комплектуется компенсатором из алюминия.

Технические преимущества:

  • Материал: алюминиевые направляющие (ГОСТ), компенсатор — из алюминия.
  • Прочность: рассчитан на механические и эксплуатационные нагрузки.
  • Коррозионная стойкость: устойчив к влаге, перепадам температур, агрессивным средам.

  • Долговечность: алюминий не подвержен коррозии, компенсатор легко заменить без демонтажа профиля.

Монтаж:

  • Крепление: механический накладной монтаж с использованием анкеров или дюбелей.

  • Дополнительно: доступно угловое исполнение для сложных стыков.

Детали

Материал компенсатора

Алюминий
Страна производства

Россия
Тип профиля

Прямой
Тип монтажа

Накладной
Нагрузка - МПа

0,05
А (ширина шва), мм

175
В (ширина вставки), мм

345
С (ширина профиля), мм

345
Длина

3000 мм

Рекомендации по монтажу дилатационных устройств АКВАСТОП® тип ДША или ДША-УГЛ

  1. Очистить место производства работ от грязи и мусора.
  2. Если поверхность бетона (далее – монтажная площадка) (поз. 2) загрязнена битумом, цементным молоком, жирами или маслами, то её следует очистить тем или иным способом.
  3. При наличии на поверхности монтажной площадки, вдоль деформационного шва, пор и каверн, обнажения крупного заполнителя и выступающей арматуры, видимого расслоения бетонной смеси или трещин в бетоне – следует произвести ремонт.
  4. Проверку пригодности монтажной площадки следует производить мерной рейкой длиной 2000 мм. Максимально допустимый зазор в продольном направлении между поверхностью бетона и рейкой на должен превышать 2 мм, а в поперечном направлении не более 1 мм.
  5. В зазор деформационного шва заложить экструдированный пенополистирол (поз. 4).
  6. После инструментальной проверки положения секций дилатационного устройства тип ДША или ДША-УГЛ (поз. 1) (далее – устройства) через монтажные отверстия под анкер-винт с шестигранной головкой и пресс-шайбой R-LX-06X075-HF (поз. 3) и анкер-винт с потайной головкой R-LX-06X050-CS для элементов конструкций - стен (поз. 3.1) (далее – анкер-винт) наметить промышленным маркером с шагом 180 мм места для бурения отверстий.
  7. Убрать устройства с монтажных площадок (поз. 2) и приступить к бурению отверстий. Отверстия под крепеж следует бурить диаметром 6 мм на глубину превышающую длину крепежа на 20 мм. Освободить отверстия от бурового шлама с помощью сжатого воздуха или промышленного пылесоса. Особое внимание следует уделять подбору параметров и качеству заточки буров.
    ⚠️  Важно! Не желательно бутить отверстия через монтажные отверстия устройства.
  8. Для предотвращения повреждения и истираемости компенсатора, устройство (поз. 1) следует занижать относительно отметки чистого пола на 2-3 мм в зависимости от материала финишного покрытия пирога пола (поз. 5) и ширины деформационного шва. Примечание: Во избежание выбора устройств с недостаточной величиной допустимых перемещений, желательно подбирать устройства с разносом опор (А) больше, чем фактическая ширина деформационного шва (Bs).
  9. Если пирог пола (поз. 5) больше, чем высота устройства (поз. 1), то выполнить подбетонку в виде трапеции, шириной больше чем опорная часть направляющей устройства и требуемой высоты, из бетона классом не ниже В30 с фракцией заполнителя (гравийный отсев) – 5…10 мм. Для этого, по несущей поверхности бетона следует сделать насечки и нанести праймер (например, на основе акриловых сополимеров) для надежного сцепления старого бетона с вновь укладываемым. Повторить пункты 6 и 7 настоящих рекомендаций.
  10. Расставить анкер-винты по монтажным отверстиям и с помощью шуруповёрта довернуть до касания с фиксируемой секцией дилатационного устройства, оставляя их в несколько ослабленном состоянии. Окончательную затяжку анкер-винтов следует производить после монтажа последующей секции. Секции стыкуются со смещением шва направляющих относительно компенсатора на 150 мм. Максимальный момент затяжки на инструменте 400 Нм. 1 / 5
  11. Выполнить монтаж пирога пола (поз. 5) по проекту в зависимости от назначения помещения.

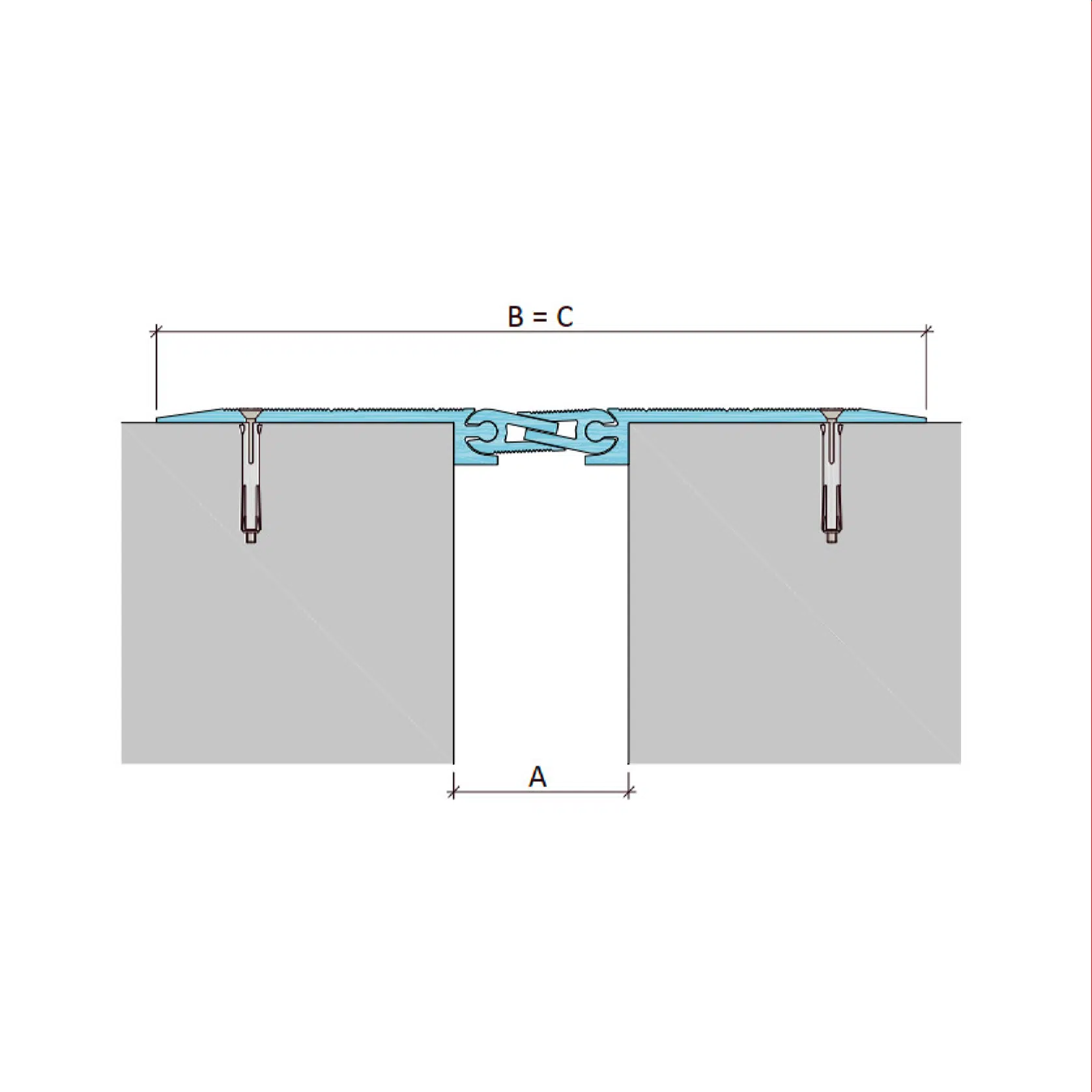

где:
- А – Разнос опор дилатационного устройства;
- В – Видимая ширина дилатационного устройства;
- С – Монтажная ширина дилатационного устройства;
- Bs – Фактическая ширина деформационного шва.

При сложных дефектах поверхности — обратитесь в ООО ТД «ГИДРОМИКС»

Файлы для загрузки дилатационных устройств АКВАСТОП® тип ДША

PDFСкачать каталог продукции Аквастоп Часть 2 Диллатационные устройства
PDFСкачать описание устройств тип ДША АКВАСТОП
