Дилатационные устройства АКВАСТОП тип ДШН — 50 — УГЛ/120

dshn_50_ugl
dshn-50_ugl-montazhnaja

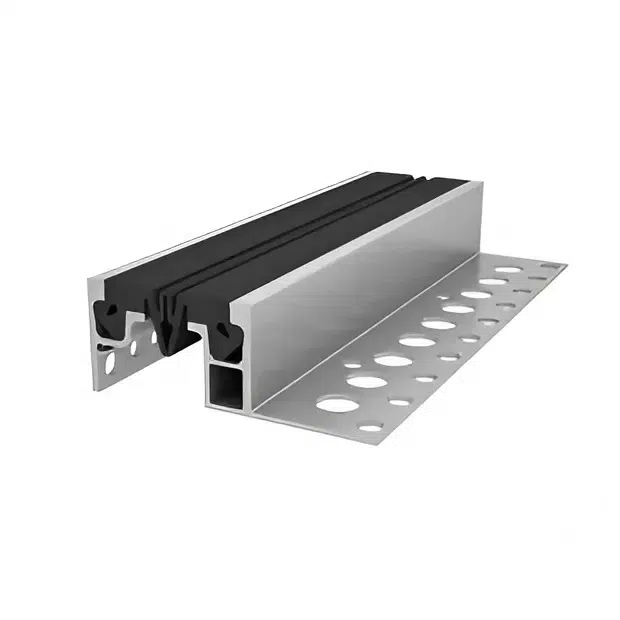

Дилатационное устройство АКВАСТОП ДШН-50-УГЛ/120— это закладной деформационный шов длиной 3 метра. Данное устройство подходит как для внутренних помещений, так и для открытых площадок. предназначены для угловых соединений (стена-пол, стена-потолок) в ответственных конструкциях.Компенсатор выполнен из термостойкой, светостойкой, озоностойкой и морозостойкой EPDM-резины, обеспечивая компенсацию значительных перемещений. Снижают нагрузки, вызванные усадкой, температурными перепадами. Выдерживает нагрузку грузового транспорта.

Перемещения, мм

Сжатие: 20
Растяжение: 20
Сдвиг: 40

5388,00 ₽

Цена за п.м.

loader-icon

Дилатационные устройства АКВАСТОП ДШН — 50-УГЛ/120 созданы для защиты угловых швов в зонах с тяжелыми нагрузками, таких как мостовые сооружения, парковки или складские территории. Устройство обеспечивает надежность в конструкциях с высотой пола  50 мм и защиту швов с шириной 120 мм.

Особенности:

  • Используется в угловых соединениях.
  • Ширина шва — 120 мм.
  • Надежен для применения в зонах с предполагаемой высокой интенсивностью нагрузок.

Технические преимущества:

  • Материалы: Содержит алюминиевые направляющие и эластичный EPDM-компенсатор.
  • Прочность: Рассчитан на значительные механические и эксплуатационные нагрузки.
  • Устойчивость: Устройство выдерживает воздействие агрессивных сред и значительных перепадов температур.

Монтаж:

  • Способ монтажа: Закладной метод установки направляющих.
  • Крепление: Осуществляется с помощью прижимных алюминиевых планок, анкеров или дюбелей.
  • Специфика: Оптимален для угловых стыков и сложных сооружений, например, в местах переходов «стена-пол».



Детали

Материал компенсатора

EPDM
Страна производства

Россия
Тип профиля

Угловой
Тип монтажа

Закладной
Нагрузка - МПа

2.0

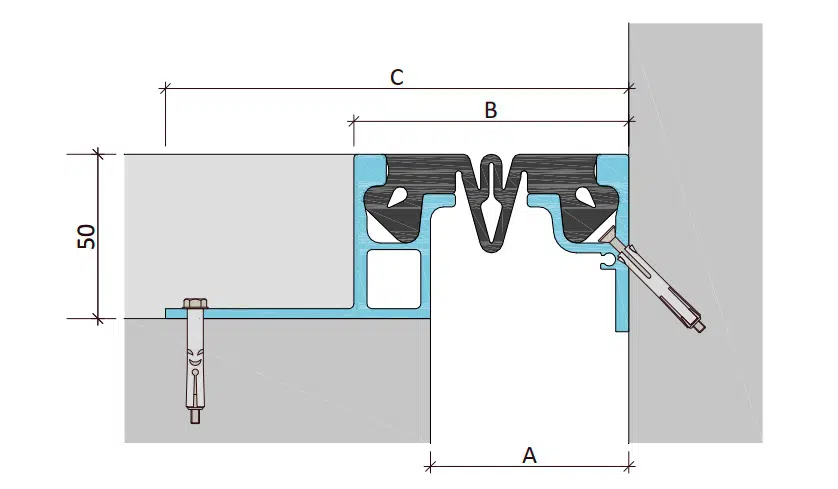

А (ширина шва), мм

120
В (ширина вставки), мм

146
С (ширина профиля), мм

204
Высота профиля, мм

50
Длина

3000 мм

Рекомендации по монтажу дилатационных устройств АКВАСТОП® тип ДШН

  1. Подготовительные работы:
    • Очистить поверхность основания от грязи, мусора и пыли.
    • При необходимости выровнять основание полимерцементной смесью или аналогом.
    • Выполнить ремонт дефектов (трещины, поры, обнажение арматуры).
  2. Температурный режим: Работы проводить при температуре воздуха от +5°С до +30°С.
  3. Разметка и зазоры:
    • Установить маяки по отметке чистого пола (начиная с реперного у стены).
    • Оставить демпферный зазор ≤10 мм по периметру стен.
  4. Монтаж устройства:
    • Собрать секции, утопив опорные части в клей/герметик.
    • Стыковать секции со смещением швов на 150 мм.
    • ⚠️ Запрещено: Использовать анкерный крепеж.
  5. Дополнительные операции (при необходимости):
    • Заполнить зазоры полиуретановым герметиком.
    • Выполнить термосварку компенсатора (185–195°С).
    • Нанести праймер (состав: уточнить в проекте).



Универсальные требования:
- Соответствие СП 71.13330-2017;
- Проверка ровности основания мерной рейкой (допуск: ≤2 мм продольно, ≤1 мм поперечно);
- Момент затяжки крепежа: (указать для конкретной модели);
- Все параметры (А, В, С, Bs) определяются проектом.

⚠️ Важно! Для нестандартных условий проконсультируйтесь с ООО ТД «ГИДРОМИКС».
