Дилатационные устройства АКВАСТОП тип ДШН — 50/040

dshn-50
dshn-50-montazhnaja

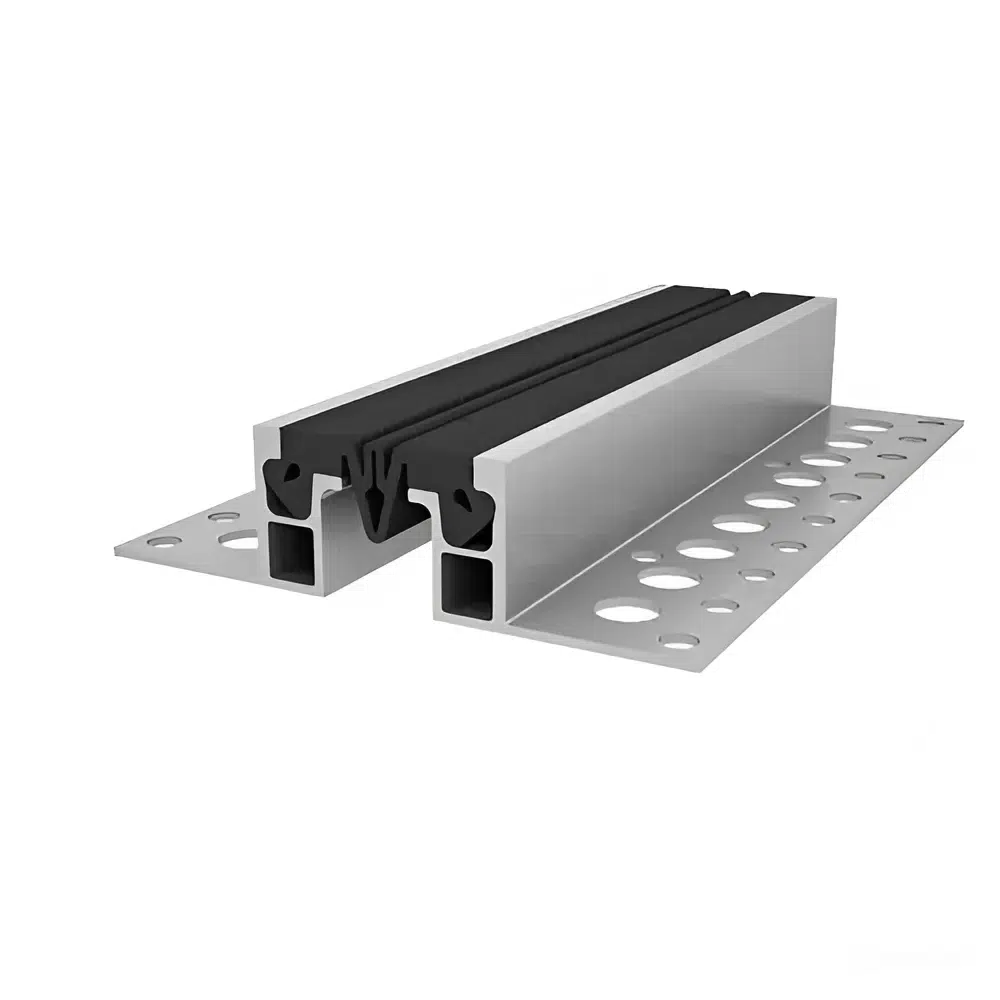

Дилатационное устройство АКВАСТОП ДШН-50/040 — это закладной деформационный шов длиной 3 метра, предназначенный для обустройства швов. Данное устройство подходит как для внутренних помещений, так и для открытых площадок. Предназначены для компенсации деформаций в горизонтальных и вертикальных конструкциях (полы, стены, потолки). Компенсатор выполнен из термостойкой, светостойкой, озоностойкой и морозостойкой EPDM-резины, обеспечивая компенсацию значительных перемещений. Снижают нагрузки, вызванные усадкой, температурными перепадами. Выдерживает нагрузку грузового транспорта.

Перемещения, мм

Сжатие: 7
Растяжение: 13
Сдвиг: 8

5006,00 ₽

Цена за п.м.

loader-icon

Дилатационные устройства АКВАСТОП тип ДШН — 50/040 предназначены для защиты деформационных швов в горизонтальных конструкциях. Они идеально подходят для использования в местах с умеренной нагрузкой, таких как офисные помещения, торговые залы и склады. Это устройство эффективно в конструкциях с высотой пола 50 мм и обеспечивает надежную защиту шва с шириной 40 мм.

Особенности:

  • Применимо для конструкций пола высотой 50 мм.
  • Ширина шва составляет 40 мм.
  • Алюминиевые направляющие способствуют долговечности конструкции.

Технические преимущества:

  • Материалы: Алюминиевые направляющие и износостойкий компенсатор из EPDM-резины.
  • Прочность: Устройство рассчитано на умеренные механические и эксплуатационные нагрузки.
  • Устойчивость: Комплектующие устойчивы к коррозии, влиянию влаги и перепадам температур.

Монтаж:

  • Способ монтажа: Закладной метод с фиксацией в бетонное основание.
  • Крепление: Применяются прижимные алюминиевые планки и анкеры или дюбели.

Детали

Материал компенсатора

EPDM
Страна производства

Россия
Тип профиля

Прямой
Тип монтажа

Закладной
Нагрузка - МПа

3,0

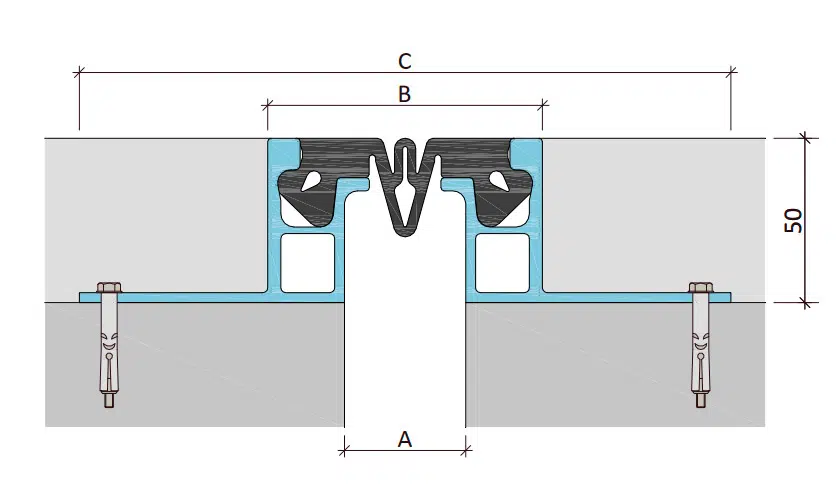

А (ширина шва), мм

40
В (ширина вставки), мм

84
С (ширина профиля), мм

199
Высота профиля, мм

50
Длина

3000 мм

Рекомендации по монтажу дилатационных устройств АКВАСТОП® тип ДШН

  1. Подготовительные работы:
    • Очистить поверхность основания от грязи, мусора и пыли.
    • При необходимости выровнять основание полимерцементной смесью или аналогом.
    • Выполнить ремонт дефектов (трещины, поры, обнажение арматуры).
  2. Температурный режим: Работы проводить при температуре воздуха от +5°С до +30°С.
  3. Разметка и зазоры:
    • Установить маяки по отметке чистого пола (начиная с реперного у стены).
    • Оставить демпферный зазор ≤10 мм по периметру стен.
  4. Монтаж устройства:
    • Собрать секции, утопив опорные части в клей/герметик.
    • Стыковать секции со смещением швов на 150 мм.
    • ⚠️ Запрещено: Использовать анкерный крепеж.
  5. Дополнительные операции (при необходимости):
    • Заполнить зазоры полиуретановым герметиком.
    • Выполнить термосварку компенсатора (185–195°С).
    • Нанести праймер (состав: уточнить в проекте).



Универсальные требования:
- Соответствие СП 71.13330-2017;
- Проверка ровности основания мерной рейкой (допуск: ≤2 мм продольно, ≤1 мм поперечно);
- Момент затяжки крепежа: (указать для конкретной модели);
- Все параметры (А, В, С, Bs) определяются проектом.

⚠️ Важно! Для нестандартных условий проконсультируйтесь с ООО ТД «ГИДРОМИКС».

Файлы для загрузки дилатационных устройств АКВАСТОП® тип ДШН

PDFСкачать каталог продукции Аквастоп Часть 2 Диллатационные устройства
PDFСкачать описание устройств тип ДШН АКВАСТОП
PDFСкачать описание устройств тип ДШН-УГЛ (на опорах) АКВАСТОП
