Дилатационные устройства АКВАСТОП тип ДША.ТС — 30 — УГЛ/135

dsha-ts-30_ugl
montazhnaja-dshats-30-ugl

Дилатационное устройство АКВАСТОП ДША.ТС-30-УГЛ/135 — это закладной деформационный шов длиной 3 метра. Данное устройство подходит как для внутренних помещений, так и для открытых площадок. предназначены для угловых соединений (стена-пол, стена-потолок) в ответственных конструкциях.. Снижают нагрузки, вызванные усадкой, температурными перепадами. Выдерживает нагрузку легкового транспорта.

Перемещения, мм

Сжатие: 20
Растяжение: 20
Сдвиг: 25

12553,00 ₽

Цена за п.м.

loader-icon

Дилатационные устройства АКВАСТОП тип ДША.ТС — 30-УГЛ/135 — предназначен для защиты угловых швов в горизонтальных и вертикальных конструкциях (стыки стен, пола, потолка, переходы между помещениями) в зонах повышенной пешеходной и легкового транспортной нагрузки: торговые центры, склады, офисные помещения. Ширина шва — 135 мм. Подходит для швов в конструкциях пола толщиной — 30 мм. Монтаж направляющих осуществляется закладным способом. Комплектуется компенсатором из алюминия.

Технические преимущества:

  • Материал: алюминиевые направляющие (ГОСТ), компенсатор — из алюминия.
  • Прочность: рассчитан на механические и эксплуатационные нагрузки.
  • Коррозионная стойкость: устойчив к влаге, перепадам температур, агрессивным средам.
  • Долговечность: алюминий не подвержен коррозии, компенсатор легко заменить без демонтажа профиля.

Монтаж:

  • Способ монтажа: закладной, с фиксацией направляющих в бетонное основание.
  • Крепление: прижимные алюминиевые планки длиной 3 м, анкеры или дюбели.
  • Специфика: угловое исполнение для сложных стыков (например, переходы «стена-пол»).

Детали

Материал компенсатора

Алюминий
Страна производства

Россия
Тип профиля

Угловой
Тип монтажа

Закладной
Нагрузка - МПа

3,0
А (ширина шва), мм

135
В (ширина вставки), мм

154
С (ширина профиля), мм

210
Высота профиля, мм

30
Длина

3000 мм

Рекомендации по монтажу дилатационных устройств АКВАСТОП® тип ДША.ТС или ДША.ТС-УГЛ

  1. Очистить место производства работ от грязи и мусора.
  2. Если поверхность бетона (далее – монтажная площадка) (поз. 2) загрязнена битумом, цементным молоком, жирами или маслами, то её следует очистить тем или иным способом.
  3. При наличии на поверхности монтажной площадки, вдоль деформационного шва, пор и каверн, обнажения крупного заполнителя и выступающей арматуры, видимого расслоения бетонной смеси или трещин в бетоне – следует произвести ремонт.
  4. Проверку пригодности монтажной площадки следует производить мерной рейкой длиной 2000 мм. Максимально допустимый зазор в продольном направлении между поверхностью бетона и рейкой не должен превышать 2 мм, а в поперечном направлении – не более 1 мм.
  5. В зазор деформационного шва заложить экструдированный пенополистирол (поз. 4).
  6. После инструментальной проверки положения секций дилатационного устройства тип ДША.ТС или ДША.ТС-УГЛ (поз. 1) (далее – устройства) через монтажные отверстия под анкер-винт с шестигранной головкой и пресс-шайбой R-LX-06X075-HF (поз. 3) и анкер-винт с потайной головкой R-LX-06X050-CS для элементов конструкций - стен (поз. 3.1) (далее – анкер-винт) наметить промышленным маркером с шагом 180 мм (на каждые три погонных метра устройства) места для бурения отверстий.
  7. Убрать устройства с монтажных площадок (поз. 2) и приступить к бурению отверстий. Отверстия под крепеж следует бурить диаметром 6 мм на глубину, превышающую длину крепежа на 20 мм. Освободить отверстия от бурового шлама с помощью сжатого воздуха или промышленного пылесоса. Особое внимание следует уделять подбору параметров и качеству заточки буров.
    ⚠️ Важно! Не желательно бутить отверстия через монтажные отверстия устройства.
  8. Для предотвращения повреждения и истираемости компенсатора, устройство (поз. 1) следует занижать относительно отметки чистого пола на 2-3 мм в зависимости от материала финишного покрытия пирога пола (поз. 5) и ширины деформационного шва.
  9. Если пирог пола (поз. 5) больше, чем высота устройства (поз. 1), то выполнить подбетонку в виде трапеции, шириной больше чем опорная часть направляющей устройства и требуемой высоты, из бетона классом не ниже В30 с фракцией заполнителя (гравийный отсев) – 5…10 мм. Для этого, по несущей поверхности бетона следует сделать насечки и нанести праймер (например, на основе акриловых сополимеров) для надежного сцепления старого бетона с вновь укладываемым. Повторить пункты 6 и 7 настоящих рекомендаций.
  10. Расставить анкер-винты по монтажным отверстиям и с помощью шуруповёрта довернуть до касания с фиксируемой секцией дилатационного устройства, оставляя их в несколько ослабленном состоянии. Окончательную затяжку анкер-винтов следует производить после монтажа последующей секции. Секции стыкуются со смещением шва направляющих относительно компенсатора на 150 мм. Максимальный момент затяжки на инструменте – 400 Нм.
  11. Выполнить монтаж пирога пола (поз. 5) по проекту в зависимости от назначения помещения.

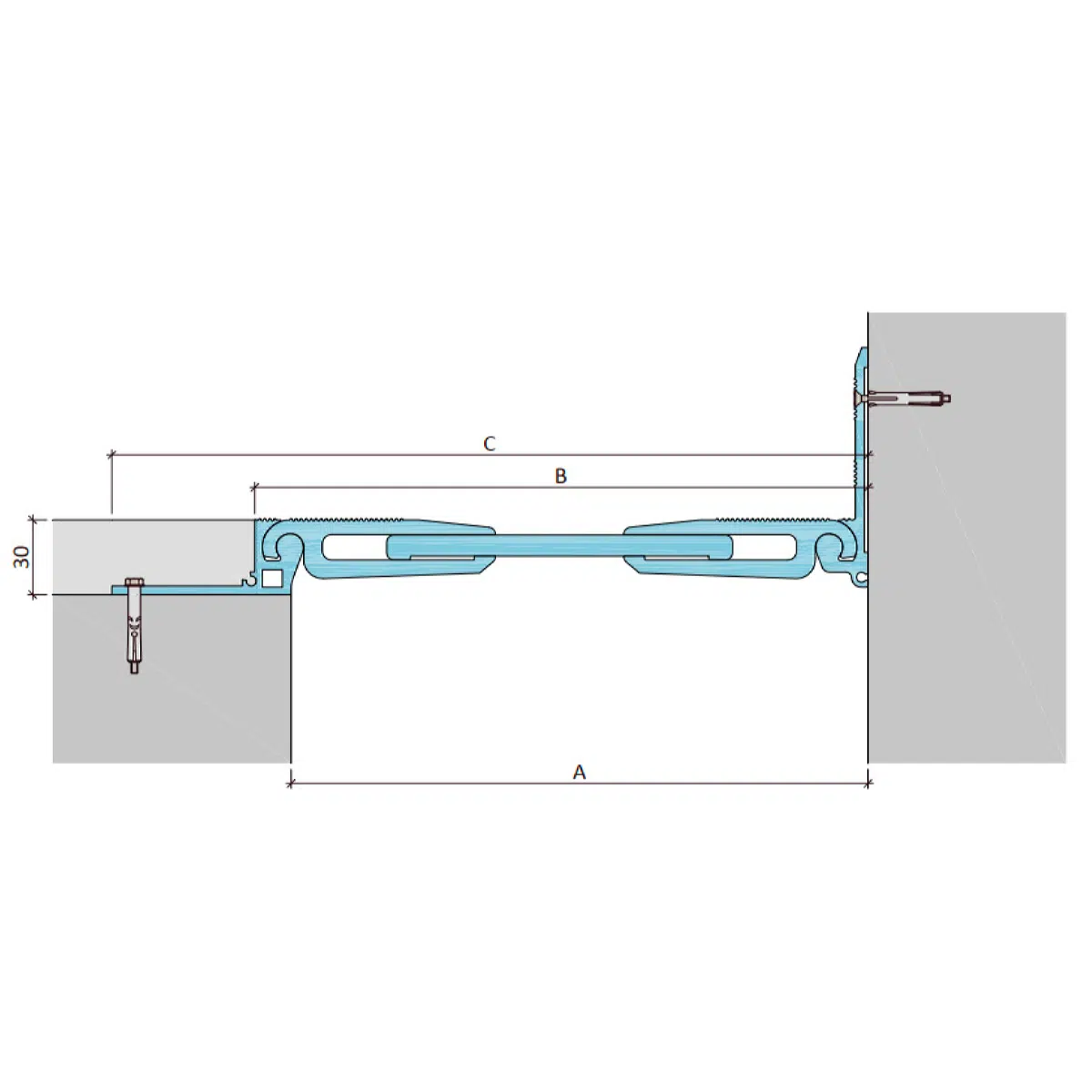

где:
- А – Разнос опор дилатационного устройства;
- В – Видимая ширина устройства;
- С – Монтажная ширина устройства;
- Bs – Фактическая ширина деформационного шва.

При сложных дефектах поверхности — обратитесь в ООО ТД «ГИДРОМИКС».

Файлы для загрузки дилатационных устройств АКВАСТОП® тип ДША.ТС

PDFСкачать каталог продукции Аквастоп Часть 2 Диллатационные устройства
PDFСкачать описание устройств тип ДША.ТС АКВАСТОП
