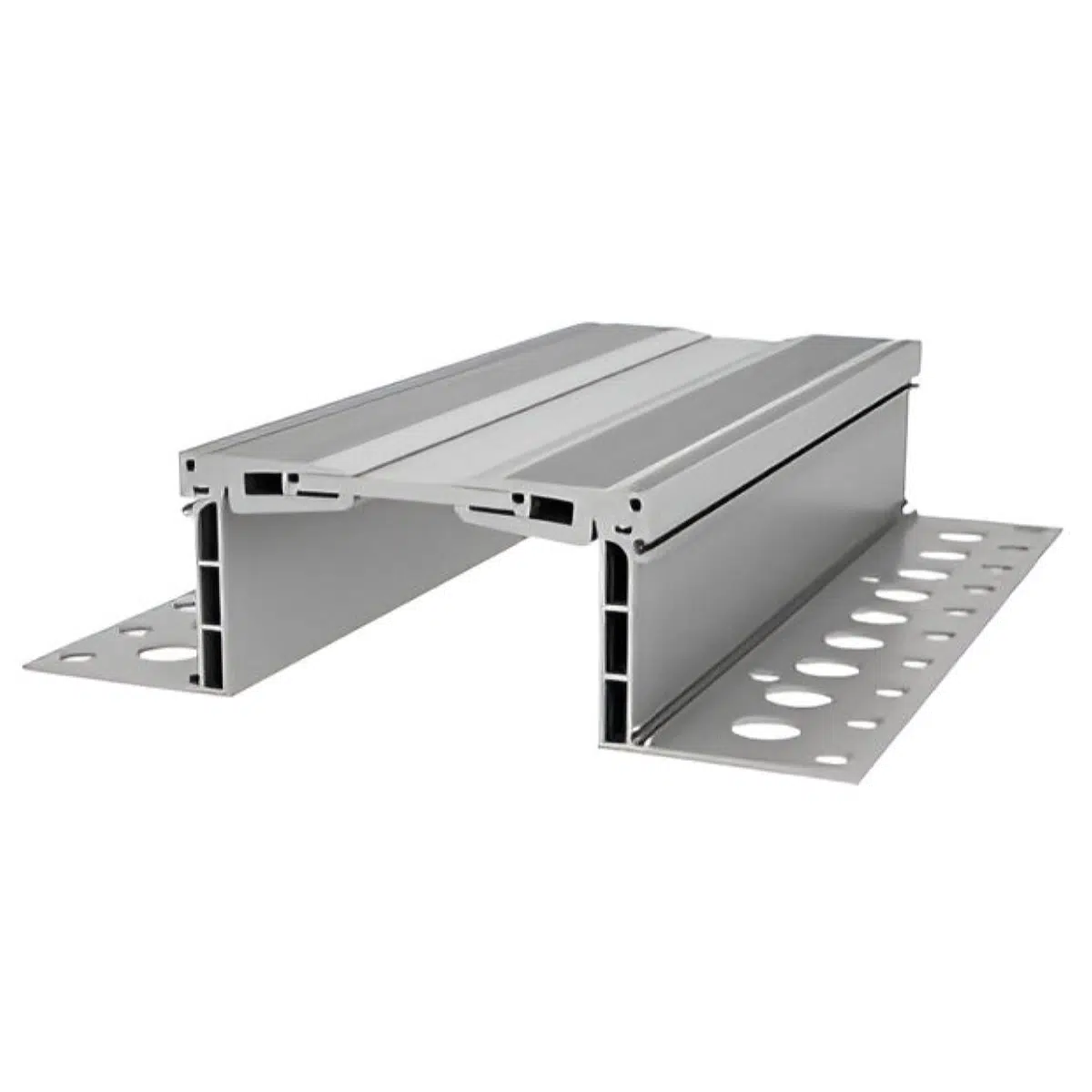

Дилатационные устройства АКВАСТОП тип ДША.Т — 70/075

dshat-70
montazhnaja-dsha.t-70

Дилатационное устройство АКВАСТОП ДША.Т-70/075 — это закладной деформационный шов длиной 3 метра, предназначенный для обустройства швов. Данное устройство подходит как для внутренних помещений, так и для открытых площадок. Предназначены для компенсации деформаций в горизонтальных и вертикальных конструкциях (полы, стены, потолки). Снижают нагрузки, вызванные усадкой, температурными перепадами. Выдерживает нагрузку грузового транспорта.

Перемещения, мм

Сжатие: 10
Растяжение: 10
Сдвиг: 15

5718,00 ₽

Цена за п.м.

loader-icon

Дилатационные устройства АКВАСТОП тип ДША.Т — 70/075 — предназначен для защиты  швов в горизонтальных и вертикальных конструкциях (полы, стены, потолки) в зонах повышенной пешеходной и грузовой транспортной нагрузки: торговые центры, склады, офисные помещения. Ширина шва — 75 мм. Подходит для швов в конструкциях пола толщиной — 70 мм. Монтаж направляющих осуществляется закладным способом. Комплектуется компенсатором из алюминия.

Технические преимущества:

  • Материал: алюминиевые направляющие (ГОСТ), компенсатор — из алюминия.
  • Прочность: рассчитан на механические и эксплуатационные нагрузки.
  • Коррозионная стойкость: устойчив к влаге, перепадам температур, агрессивным средам.
  • Долговечность: алюминий не подвержен коррозии, компенсатор легко заменить без демонтажа профиля.

Монтаж:

  • Способ монтажа: закладной, с фиксацией направляющих в бетонное основание.
  • Крепление: прижимные алюминиевые планки длиной 3 м, анкеры или дюбели.

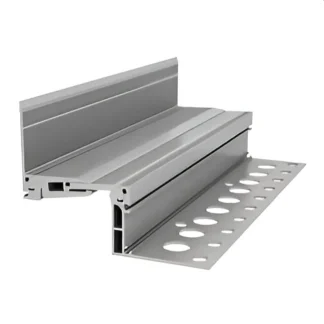

  • Дополнительно: доступно угловое исполнение для сложных стыков.

Детали

Материал компенсатора

Алюминий
Страна производства

Россия
Тип профиля

Прямой
Тип монтажа

Закладной
Нагрузка - МПа

1,4
А (ширина шва), мм

75
В (ширина вставки), мм

103
С (ширина профиля), мм

215
Высота профиля, мм

70
Длина

3000 мм

Рекомендации по монтажу дилатационных устройств АКВАСТОП® тип ДША.Т-0 или ДША.Т-0-УГЛ

  1. Очистить место производства работ от грязи и мусора.
  2. Если поверхность бетона (далее – монтажная площадка) (поз. 3) загрязнена битумом, цементным молоком, жирами или маслами, то её следует очистить тем или иным способом.
  3. При наличии на поверхности монтажной площадки, вдоль деформационного шва, пор и каверн, обнажения крупного заполнителя и выступающей арматуры, видимого расслоения бетонной смеси или трещин в бетоне – следует произвести ремонт.
  4. Проверку пригодности монтажной площадки следует производить мерной рейкой длиной 2000 мм. Максимально допустимый зазор в продольном направлении между поверхностью бетона и рейкой на должен превышать 2 мм, а в поперечном направлении не более 1 мм.
  5. В зазор деформационного шва заложить экструдированный пенополистирол (поз. 5).
  6. После инструментальной проверки положения секций дилатационного устройства тип ДША.Т-0 или ДША.Т-0-УГЛ (поз. 1) (далее – устройства) через монтажные отверстия под анкер-винт с потайной головкой R-LX-08X075-CS (поз. 4) и анкер-винт с потайной головкой R-LX-06X050-CS для элементов конструкций - стен (поз. 4.1) (далее – анкер-винт) наметить промышленным маркером с шагом 180 мм места для бурения отверстий.
  7. Убрать устройства с монтажных площадок (поз. 3) и приступить к бурению отверстий. Отверстия под крепеж следует бурить диаметром 8 мм (R-LX-08X075-CS) и 6 мм (R-LX-06X050-CS) на глубину, превышающую длину крепежа на 20 мм. Освободить отверстия от бурового шлама с помощью сжатого воздуха или промышленного пылесоса. Особое внимание следует уделять подбору параметров и качеству заточки буров.
    ⚠️ Важно! Не желательно бутить отверстия через монтажные отверстия устройства.
  8. На очищенную и выровненную поверхность монтажной площадки нанести праймер и прикатать ленточный герметик ГЕРЛЕН Т 100/3 (поз. 2) толщиной не менее 3 мм с усилием не менее 1 МПа.
    Примечание: Праймер изготовить из ГЕРЛЕНа и бензина «Калоша» в соотношении 4,8 кг (один рулон) к 6 литрам. Вязкость праймера — 15-16 секунд в воронке вискозиметра ВЗ-4.
  9. Снять с ГЕРЛЕНа (поз. 2) защитную пленку, нанести праймер и уложить секции устройства (поз. 1). Удалить воздушные пузыри роликом с усилием не менее 1 МПа.
  10. Расставить анкер-винты по монтажным отверстиям и шуруповёртом довернуть до касания с секцией устройства, оставив их ослабленными. Окончательную затяжку выполнить после монтажа следующей секции. Секции стыковать со смещением шва направляющих на 150 мм относительно компенсатора. Момент затяжки:
    • 900 Нм для R-LX-08X075-CS
    • 400 Нм для R-LX-06X050-CS
  11. Выполнить монтаж пирога пола (поз. 5) согласно проектной документации.

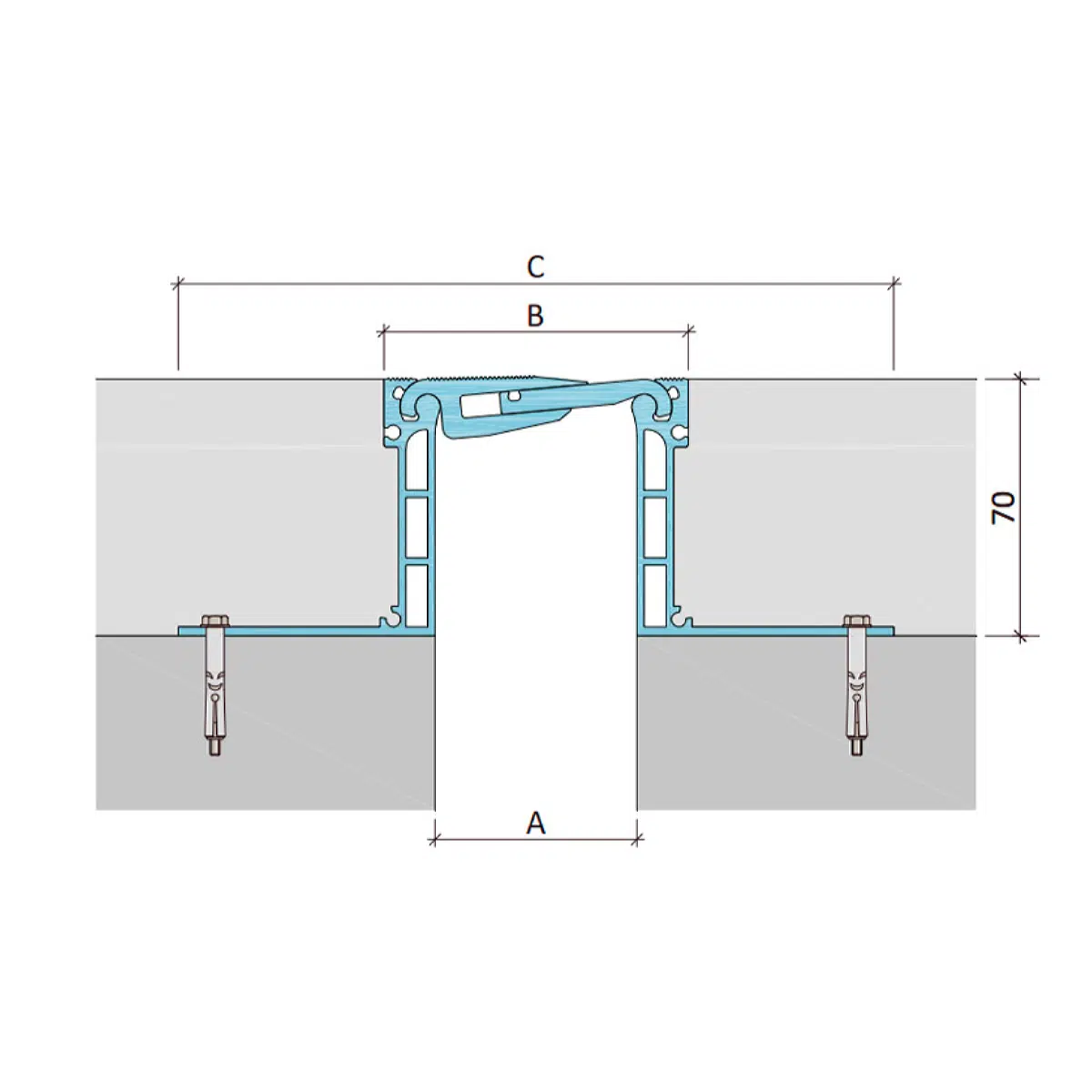

где:
- А – Разнос опор дилатационного устройства;
- В – Видимая ширина устройства;
- С – Монтажная ширина устройства;
- Bs – Фактическая ширина деформационного шва.

При нестандартных дефектах — обратитесь в ООО ТД «ГИДРОМИКС».

Файлы для загрузки дилатационных устройств АКВАСТОП® тип ДША.Т

PDFСкачать каталог продукции Аквастоп Часть 2 Диллатационные устройства
PDFСкачать описание устройств тип ДША.Т АКВАСТОП
PDFСкачать описание устройств тип ДША.Т-УГЛ (на опорах) АКВАСТОП
