Дилатационные устройства АКВАСТОП тип ДША.Т — 0 — УГЛ/140

dsha 0-ugl
montazhnaja-dsha.t-0-ugl

Дилатационное устройство АКВАСТОП ДШО.Т-0-УГЛ/140 — это накладной деформационный шов длиной 3 метра. Данное устройство подходит как для внутренних помещений, так и для открытых площадок. предназначены для угловых соединений (стена-пол, стена-потолок) в ответственных конструкциях.. Снижают нагрузки, вызванные усадкой, температурными перепадами.  Выдерживает нагрузку грузового транспорта.

Перемещения, мм

Сжатие: 20
Растяжение: 20
Сдвиг: 20

5976,00 ₽

Цена за п.м.

loader-icon

Дилатационные устройства АКВАСТОП тип ДША.Т — 0-УГЛ/140 — предназначен для защиты угловых швов в горизонтальных и вертикальных конструкциях (стыки стен, пола, потолка) в зонах повышенной пешеходной нагрузки: торговые центры, склады, офисные помещения. Допускается движение грузового транспорта низкой интенсивности. Накладной монтаж обеспечивает простую интеграцию в финишные покрытия. Ширина шва — 140 мм. Комплектуется компенсатором из алюминия.

Технические преимущества:

  • Материал: алюминиевые направляющие (ГОСТ), компенсатор — из алюминия.
  • Прочность: рассчитан на механические и эксплуатационные нагрузки.
  • Коррозионная стойкость: устойчив к влаге, перепадам температур, агрессивным средам.
  • Долговечность: алюминий не подвержен коррозии.

Монтаж:

  • Крепление: механический накладной монтаж с использованием анкеров или дюбелей.
  • Дополнительно: угловое исполнение для сложных стыков (например, переходы «стена-пол»).

Детали

Материал компенсатора

Алюминий
Страна производства

Россия
Тип профиля

Угловой
Тип монтажа

Накладной
Нагрузка - МПа

1,0
А (ширина шва), мм

140
В (ширина вставки), мм

225
С (ширина профиля), мм

225
Длина

3000 мм

Рекомендации по монтажу дилатационных устройств АКВАСТОП® тип ДША.Т-0 или ДША.Т-0-УГЛ

  1. Очистить место производства работ от грязи и мусора.
  2. Если поверхность бетона (далее – монтажная площадка) (поз. 3) загрязнена битумом, цементным молоком, жирами или маслами, то её следует очистить тем или иным способом.
  3. При наличии на поверхности монтажной площадки, вдоль деформационного шва, пор и каверн, обнажения крупного заполнителя и выступающей арматуры, видимого расслоения бетонной смеси или трещин в бетоне – следует произвести ремонт.
  4. Проверку пригодности монтажной площадки следует производить мерной рейкой длиной 2000 мм. Максимально допустимый зазор в продольном направлении между поверхностью бетона и рейкой на должен превышать 2 мм, а в поперечном направлении не более 1 мм.
  5. В зазор деформационного шва заложить экструдированный пенополистирол (поз. 5).
  6. После инструментальной проверки положения секций дилатационного устройства тип ДША.Т-0 или ДША.Т-0-УГЛ (поз. 1) (далее – устройства) через монтажные отверстия под анкер-винт с потайной головкой R-LX-08X075-CS (поз. 4) и анкер-винт с потайной головкой R-LX-06X050-CS для элементов конструкций - стен (поз. 4.1) (далее – анкер-винт) наметить промышленным маркером с шагом 180 мм места для бурения отверстий.
  7. Убрать устройства с монтажных площадок (поз. 3) и приступить к бурению отверстий. Отверстия под крепеж следует бурить диаметром 8 мм (R-LX-08X075-CS) и 6 мм (R-LX-06X050-CS) на глубину, превышающую длину крепежа на 20 мм. Освободить отверстия от бурового шлама с помощью сжатого воздуха или промышленного пылесоса. Особое внимание следует уделять подбору параметров и качеству заточки буров.
    ⚠️ Важно! Не желательно бутить отверстия через монтажные отверстия устройства.
  8. На очищенную и выровненную поверхность монтажной площадки нанести праймер и прикатать ленточный герметик ГЕРЛЕН Т 100/3 (поз. 2) толщиной не менее 3 мм с усилием не менее 1 МПа.
    Примечание: Праймер изготовить из ГЕРЛЕНа и бензина «Калоша» в соотношении 4,8 кг (один рулон) к 6 литрам. Вязкость праймера — 15-16 секунд в воронке вискозиметра ВЗ-4.
  9. Снять с ГЕРЛЕНа (поз. 2) защитную пленку, нанести праймер и уложить секции устройства (поз. 1). Удалить воздушные пузыри роликом с усилием не менее 1 МПа.
  10. Расставить анкер-винты по монтажным отверстиям и шуруповёртом довернуть до касания с секцией устройства, оставив их ослабленными. Окончательную затяжку выполнить после монтажа следующей секции. Секции стыковать со смещением шва направляющих на 150 мм относительно компенсатора. Момент затяжки:
    • 900 Нм для R-LX-08X075-CS
    • 400 Нм для R-LX-06X050-CS
  11. Выполнить монтаж пирога пола (поз. 5) согласно проектной документации.

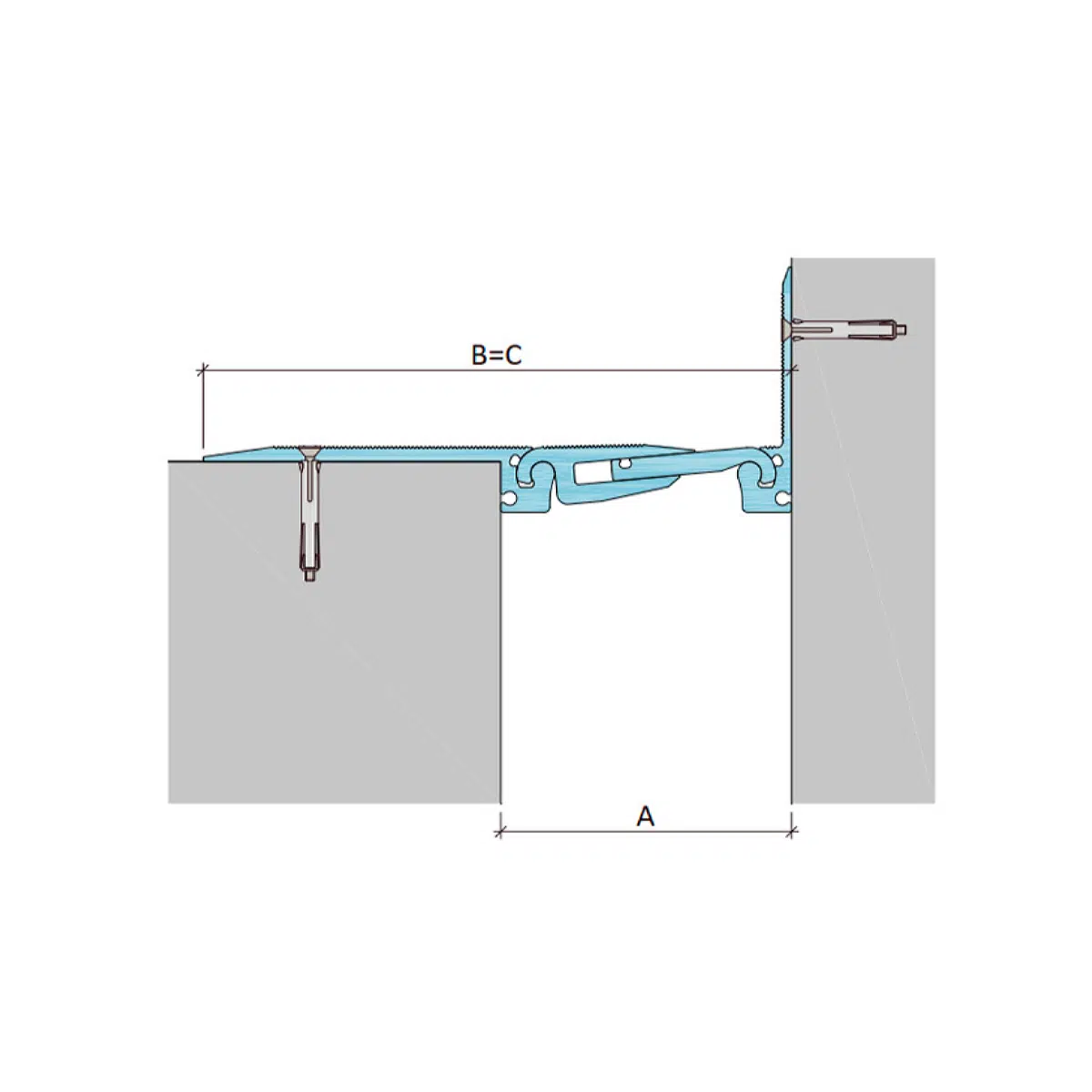

где:
- А – Разнос опор дилатационного устройства;
- В – Видимая ширина устройства;
- С – Монтажная ширина устройства;
- Bs – Фактическая ширина деформационного шва.

При нестандартных дефектах — обратитесь в ООО ТД «ГИДРОМИКС».

Файлы для загрузки дилатационных устройств АКВАСТОП® тип ДША.Т

PDFСкачать каталог продукции Аквастоп Часть 2 Диллатационные устройства
PDFСкачать описание устройств тип ДША.Т АКВАСТОП
PDFСкачать описание устройств тип ДША.Т-УГЛ (на опорах) АКВАСТОП
