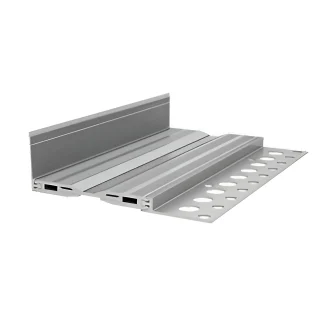

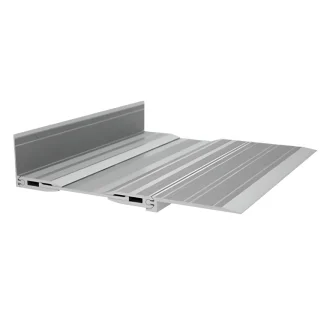

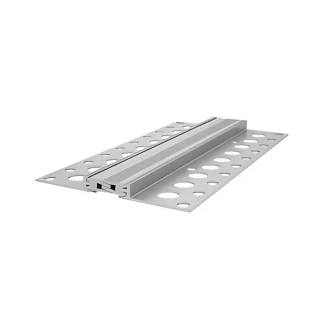

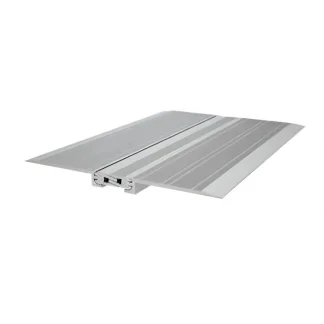

Рекомендации по монтажу дилатационных устройств АКВАСТОП® тип ДША или ДША-УГЛ
- Очистить место производства работ от грязи и мусора.
- Если поверхность бетона (далее – монтажная площадка) (поз. 2) загрязнена битумом, цементным молоком, жирами или маслами, то её следует очистить тем или иным способом.
- При наличии на поверхности монтажной площадки, вдоль деформационного шва, пор и каверн, обнажения крупного заполнителя и выступающей арматуры, видимого расслоения бетонной смеси или трещин в бетоне – следует произвести ремонт.
- Проверку пригодности монтажной площадки следует производить мерной рейкой длиной 2000 мм. Максимально допустимый зазор в продольном направлении между поверхностью бетона и рейкой на должен превышать 2 мм, а в поперечном направлении не более 1 мм.
- В зазор деформационного шва заложить экструдированный пенополистирол (поз. 4).
- После инструментальной проверки положения секций дилатационного устройства тип ДША или ДША-УГЛ (поз. 1) (далее – устройства) через монтажные отверстия под анкер-винт с шестигранной головкой и пресс-шайбой R-LX-06X075-HF (поз. 3) и анкер-винт с потайной головкой R-LX-06X050-CS для элементов конструкций - стен (поз. 3.1) (далее – анкер-винт) наметить промышленным маркером с шагом 180 мм места для бурения отверстий.
- Убрать устройства с монтажных площадок (поз. 2) и приступить к бурению отверстий. Отверстия под крепеж следует бурить диаметром 6 мм на глубину превышающую длину крепежа на 20 мм. Освободить отверстия от бурового шлама с помощью сжатого воздуха или промышленного пылесоса. Особое внимание следует уделять подбору параметров и качеству заточки буров.
⚠️ Важно! Не желательно бутить отверстия через монтажные отверстия устройства.
- Для предотвращения повреждения и истираемости компенсатора, устройство (поз. 1) следует занижать относительно отметки чистого пола на 2-3 мм в зависимости от материала финишного покрытия пирога пола (поз. 5) и ширины деформационного шва. Примечание: Во избежание выбора устройств с недостаточной величиной допустимых перемещений, желательно подбирать устройства с разносом опор (А) больше, чем фактическая ширина деформационного шва (Bs).
- Если пирог пола (поз. 5) больше, чем высота устройства (поз. 1), то выполнить подбетонку в виде трапеции, шириной больше чем опорная часть направляющей устройства и требуемой высоты, из бетона классом не ниже В30 с фракцией заполнителя (гравийный отсев) – 5…10 мм. Для этого, по несущей поверхности бетона следует сделать насечки и нанести праймер (например, на основе акриловых сополимеров) для надежного сцепления старого бетона с вновь укладываемым. Повторить пункты 6 и 7 настоящих рекомендаций.
- Расставить анкер-винты по монтажным отверстиям и с помощью шуруповёрта довернуть до касания с фиксируемой секцией дилатационного устройства, оставляя их в несколько ослабленном состоянии. Окончательную затяжку анкер-винтов следует производить после монтажа последующей секции. Секции стыкуются со смещением шва направляющих относительно компенсатора на 150 мм. Максимальный момент затяжки на инструменте 400 Нм. 1 / 5
- Выполнить монтаж пирога пола (поз. 5) по проекту в зависимости от назначения помещения.

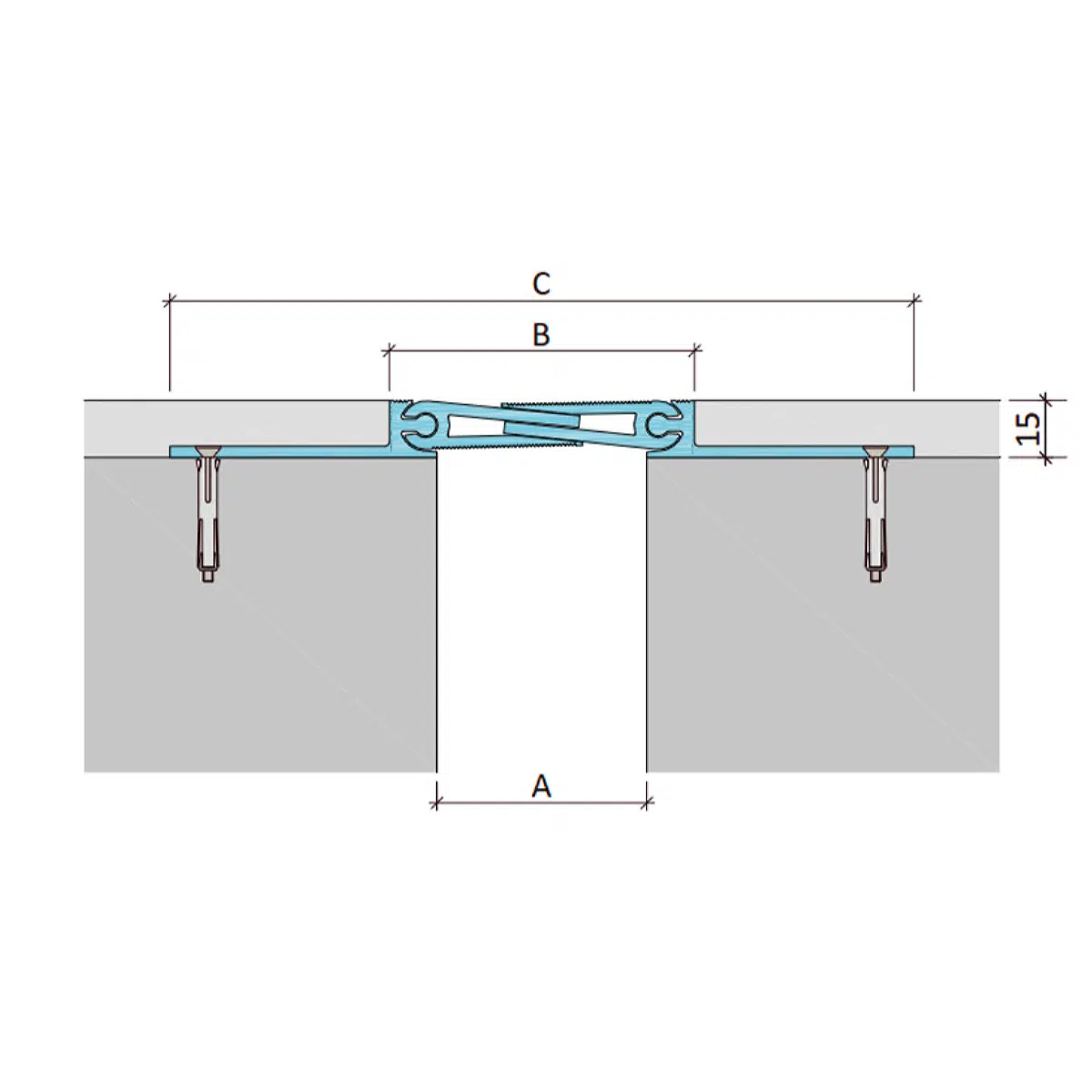

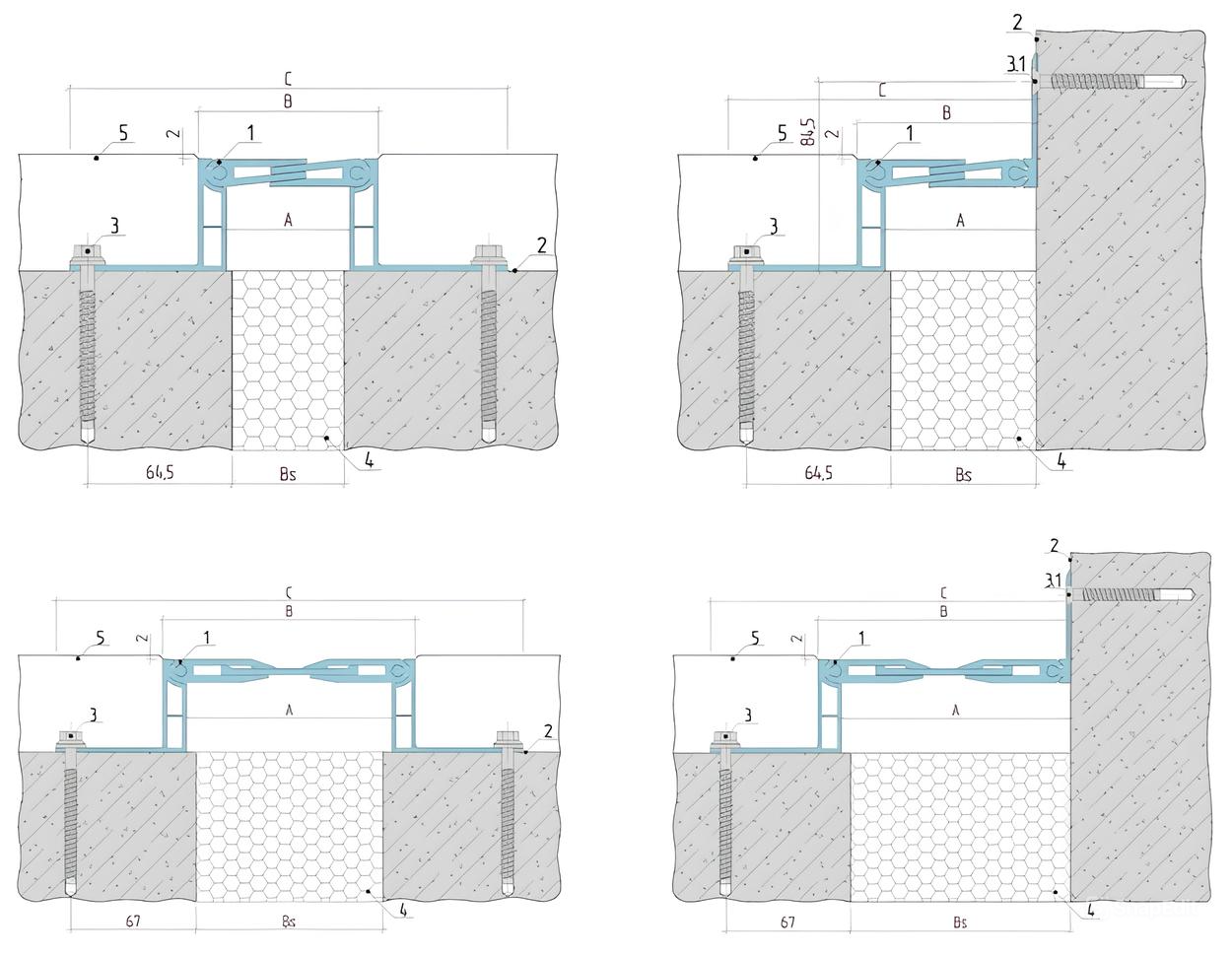

где:
- А – Разнос опор дилатационного устройства;
- В – Видимая ширина дилатационного устройства;
- С – Монтажная ширина дилатационного устройства;
- Bs – Фактическая ширина деформационного шва.
При сложных дефектах поверхности — обратитесь в ООО ТД «ГИДРОМИКС»
